在機(jī)械加工中，絕對(duì)光滑的表面是一種理想狀態(tài)，實(shí)際上永遠(yuǎn)都達(dá)不到。經(jīng)過(guò)加工的工件，無(wú)論看起來(lái)多么光滑，表面一定會(huì)產(chǎn)生高低起伏的現(xiàn)象。這種現(xiàn)象產(chǎn)生的原因主要有：加工過(guò)程中的刀痕；切屑分離時(shí)的塑性變形；刀具和被加工表面的摩擦；工藝系統(tǒng)中的高頻振動(dòng)等。
一、表面粗糙度、波紋度、形狀誤差

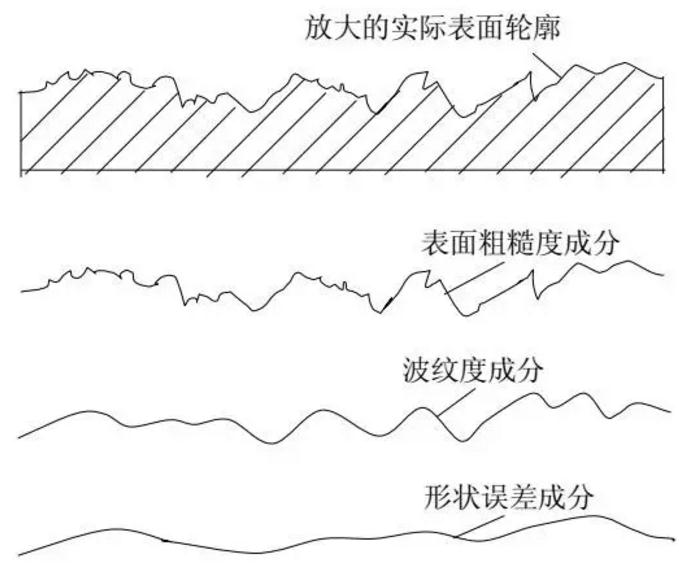

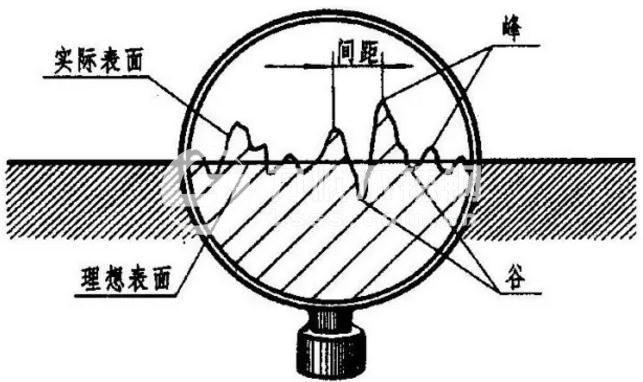

如果放大來(lái)看，機(jī)加零件表面的高低起伏，實(shí)際上是由許多微小的凸峰和凹谷組成。按其幾何形狀特征的不同，我們把機(jī)加零件表面形貌分為表面粗糙度、表面波紋度和形狀誤差。
波距小于1mm，屬于微觀幾何形狀誤差：表面粗糙度。
波距介于1~10mm的并呈周期性變化的：表面波紋度。
波距10mm以上的且不呈明顯周期性變化的：宏觀的幾何形狀誤差。
相比較波紋度和形狀誤差，表面粗糙度實(shí)際上是極細(xì)微的不平，波距小于1mm，肉眼已無(wú)法精確識(shí)別，必須借助工具才能觀察清楚。
二、表面粗糙度評(píng)定參數(shù)：Ra、Rz、Ry
表面粗糙度是評(píng)定零件表面質(zhì)量的一項(xiàng)技術(shù)指標(biāo)，表面粗糙度要求越高（即表面粗糙度參數(shù)值越小），則其加工成本也越高。
表面粗糙度的單位是微米(μm)，即0.001mm。（絲、毫米mm、微米um 換算關(guān)系，點(diǎn)擊了解：一絲等于多少毫米？）
通常有如下三種評(píng)定參數(shù)：

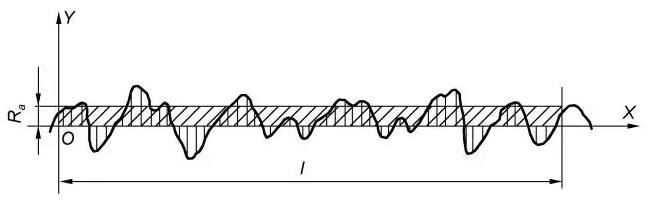

輪廓算術(shù)平均偏差 Ra：指在一定的取樣長(zhǎng)度內(nèi)，輪廓上各點(diǎn)到輪廓中線距離絕對(duì)值的平均值。（Ra值與目數(shù)的對(duì)應(yīng)關(guān)系，請(qǐng)點(diǎn)擊了解：不銹鋼拉絲240目是什么意思？）
Ra 能充分反映表面微觀幾何形狀高度方面的特性，但因受計(jì)量器具功能的限制，不用作過(guò)于粗糙或太光滑的表面的評(píng)定參數(shù)。
微觀不平度十點(diǎn)平均高度 Rz：指在取樣長(zhǎng)度內(nèi)５個(gè)zui大的輪廓峰高平均值與5個(gè)zui大輪廓谷深平均值之和。
Rz 只能反映輪廓的峰高，不能反映峰頂?shù)募怃J或平鈍的幾何特性，同時(shí)若取點(diǎn)不同，則所得Rz值不同，因此受測(cè)量者的主觀影響較大。
輪廓zui大高度 Ry：在取樣長(zhǎng)度內(nèi)，輪廓的峰頂線和谷底線之間的距離。
Ry 是微觀不平度十點(diǎn)中zui高點(diǎn)和zui低點(diǎn)至中線的垂直距離之和，因此它不如Rz值反映的幾何特性準(zhǔn)確，它對(duì)某些表面上不允許出現(xiàn)較深的加工痕跡和小零件的表面質(zhì)量有實(shí)用意義。

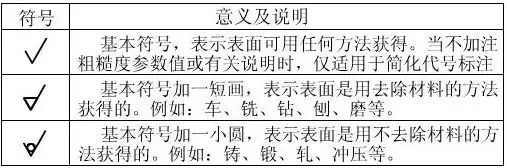

三、表面粗糙度圖紙標(biāo)示
四、表面粗糙度測(cè)量方法
比較法：將被測(cè)表面和表面粗糙度樣板直接進(jìn)行比較，多用于車間，評(píng)定表面粗糙度值較大的工件。
光切法：利用光切原理，用雙管顯微鏡測(cè)量。常用于測(cè)量Rz為0.5～60μm。
干涉法：利用光波干涉原理，用干涉顯微鏡測(cè)量。可測(cè)量Rz和Ry值。
針描法：是利用金剛石觸針在被測(cè)表面上輕輕劃過(guò)，從而測(cè)出表面粗糙度Ra值的一種方法。
五、表面粗糙度性能影響
表面粗糙度對(duì)零件的影響主要表現(xiàn)在以下幾個(gè)方面：
影響耐磨性
表面粗糙度太大和太小都不耐磨。表面越粗糙，配合表面間的有效接觸面積越小，壓強(qiáng)越大，摩擦阻力越大，磨損就越快。表面粗糙度太小，也會(huì)導(dǎo)致磨損加劇。因?yàn)楸砻嫣饣?，存不住?rùn)滑油，接觸面間不易形成油膜，容易發(fā)生分子粘結(jié)而加劇磨損。
影響配合的穩(wěn)定性
對(duì)間隙配合來(lái)說(shuō)，表面越粗糙，就越易磨損，使工作過(guò)程中間隙逐漸增大；對(duì)過(guò)盈配合來(lái)說(shuō)，由于裝配時(shí)將微觀凸峰擠平，減小了實(shí)際有效過(guò)盈，降低了連接強(qiáng)度。
影響疲勞強(qiáng)度
粗糙零件的表面存在較大的波谷，它們像尖角缺口和裂紋一樣，對(duì)應(yīng)力集中很敏感，從而影響零件的疲勞強(qiáng)度。
影響耐腐蝕性
粗糙的零件表面，易使腐蝕性氣體或液體通過(guò)表面的微觀凹谷滲入到金屬內(nèi)層，造成表面腐蝕。
影響密封性
粗糙的表面之間無(wú)法嚴(yán)密地貼合，氣體或液體通過(guò)接觸面間的縫隙滲漏。
影響接觸剛度
接觸剛度是零件結(jié)合面在外力作用下，抵抗接觸變形的能力。機(jī)器的剛度在很大程度上取決于各零件之間的接觸剛度?！ ?/span>
影響測(cè)量精度
零件被測(cè)表面和測(cè)量工具測(cè)量面的表面粗糙度都會(huì)直接影響測(cè)量的精度，尤其是在精密測(cè)量時(shí)。
此外，表面粗糙度對(duì)零件的鍍涂層、導(dǎo)熱性和接觸電阻、反射能力和輻射性能、液體和氣體流動(dòng)的阻力、導(dǎo)體表面電流的流通等都會(huì)有不同程度的影響。

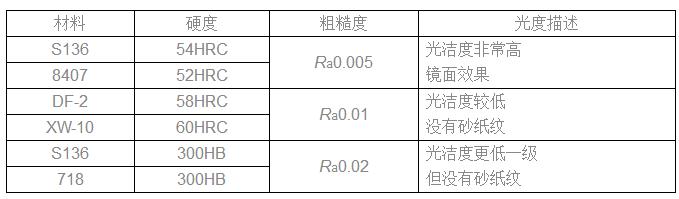

六、幾種常見材料的表面粗糙度
【擴(kuò)展閱讀】
【相關(guān)不銹鋼產(chǎn)品】
固話：0510-6689 2161
手機(jī)：188 6160 5033
客服QQ：咨詢請(qǐng)點(diǎn)擊
關(guān)鍵詞：粗糙度,Ra,不銹鋼表面
上一篇：不銹鋼拋光的三種常用方法 下一篇：不銹鋼表面狀態(tài)有哪幾種？
